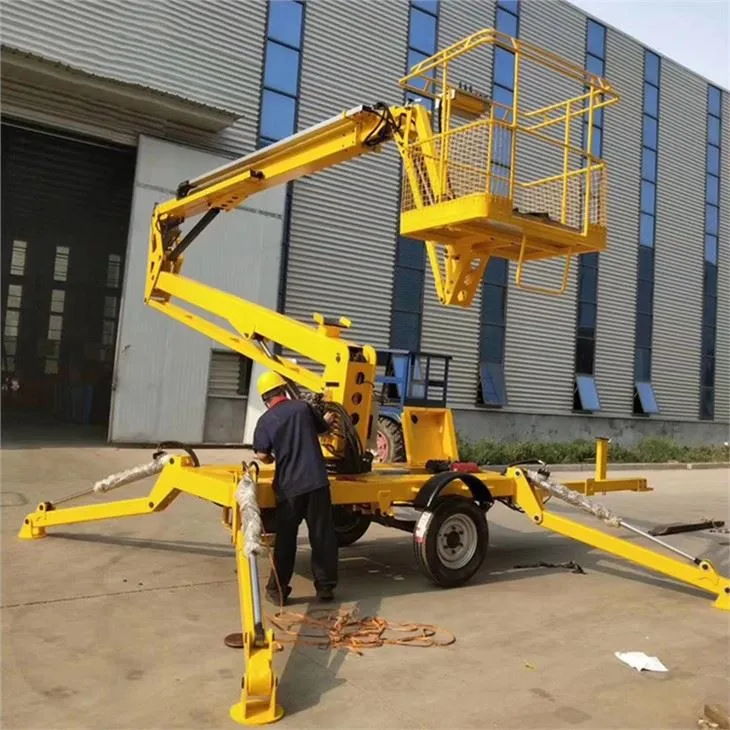

Podvozková náprava vozidla kľukovej pracovnej plošiny je podopretá a prepojená medzi prednou nápravou a hlavným rámom cez nosný valec, ktorý má funkciu olejového výkyvu na zlepšenie priechodnosti vozidla pracovnej plošiny; okrem toho predný valec riadenia a zadný valec riadenia sú spoločne ovládané dvoma sadami elektromagnetických reverzných ventilov, aby sa realizovali dva režimy vychyľovania predných a zadných kolies v rovnakom smere alebo v opačnom smere, čím sa realizuje šikmý chod antény pracovná plošina vozidla a zmenšenie polomeru otáčania, čo môže urobiť zdvíhaciu plošinu vozidla v menšom rozsahu práce.
Konštrukcia nápravy podvozku vozidla zdvíhacej plošiny typu s kľukovým ramenom obsahuje hlavný rám, predná náprava je pripojená pred hlavným rámom, zadná náprava je pripojená za hlavný rám a stredná poloha prednej nápravy a zadná náprava je pripojená k hlavnému rámu Predný a zadný koniec rámu sú bočne kĺbovo spojené, dve strany kĺbovej polohy prednej nápravy a zadnej nápravy sú vertikálne spojené cez predný podporný valec a zadný podporný valec, v tomto poradí a kĺby riadenia sú kĺbovo spojené na oboch koncoch prednej nápravy a zadnej nápravy. , koleso je inštalované na vonkajšej strane čapu riadenia.
Preto predný oporný valec a zadný oporný valec zohrávajú podpornú úlohu medzi prednou nápravou a zadnou nápravou a hlavným rámom a otočný čap riadenia je ovládaný valcom riadenia, aby zohrával úlohu vychyľovania a riadenia kolies. . Predný podporný olejový valec je piestový valec vrátane olejového kanála s dutinou bez tyče a olejového kanála s dutinou tyče.
Zadný nosný valec je plunžrový valec vrátane olejového kanála. Predný valec na olej riadenia a zadný valec na olej riadenia sú namontované na vnútorných stranách prednej nápravy a zadnej nápravy a piestne tyče predného valca na olej riadenia a zadného valca na olej riadenia sú spojené s čapom riadenia cez spojovacia tyč riadenia. Predný valec riadenia a zadný valec riadenia sú ovládané hydraulickým ventilom, aby sa realizovala expanzia a kontrakcia piestnej tyče, aby sa realizovalo riadenie kolies.
