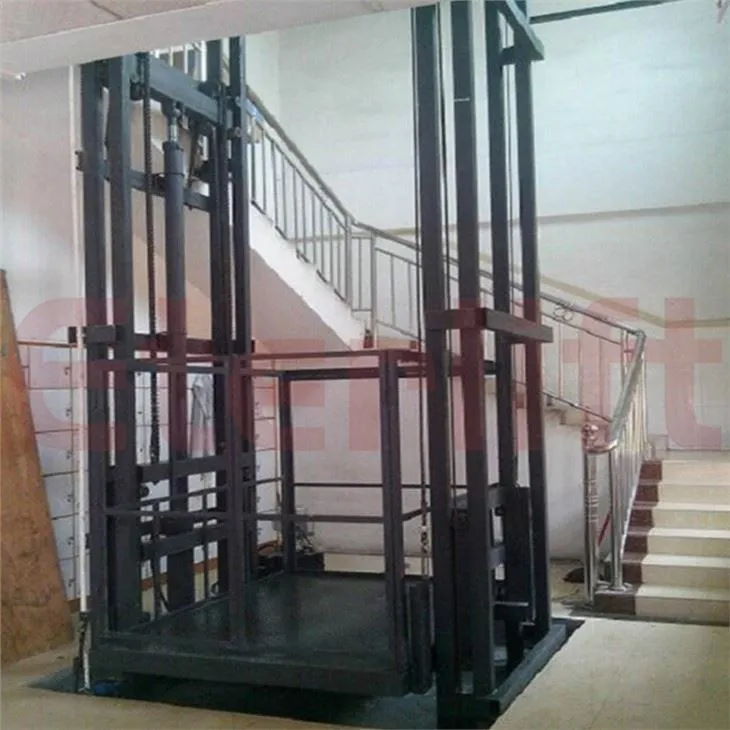

Inštalácia hlavných komponentov nákladného výťahu s vodiacou koľajnicou zahŕňa základný rám, vodiacu koľaj, čerpaciu stanicu, zdvíhaciu plošinu, zemný plot, káblový rám, elektrický obvod atď.
Kroky inštalácie nákladného výťahu sú nasledovné:
l. Vyčistite povrch nákladného výťahu, odstráňte nečistoty a nahromadenú vodu vo vyhradených otvoroch základu a položte základový rám s vopred zapustenými skrutkami na základ tak, aby sa vopred zapustené skrutky automaticky zapustili do vyhradených otvorov. , uvoľnite matice, nadvihnite základový rám (všimnite si, že polohu skrutky by ste nemali ľubovoľne posúvať), skrutku pevne privarte k oceľovým tyčiam v základoch a vyhradený otvor vylejte betónom C30.
2. Nainštalujte zdvíhaciu plošinu a oplotenie základného rámu na štandardnú časť a skontrolujte vzdialenosť medzi úrovňou a pripojenou stenou. Nastavenie základného rámu je možné vykonať pridaním dištančných podložiek medzi základný rám a základ. Umiestnite podložky čo najbližšie ku koľajniciam, kým nebude základný rám vyrovnaný. Potom skrutky trochu utiahnite, ale nie príliš.
3. Nainštalujte vodiace koľajnice výťahu v poradí a nárazníkové podložky by mali byť nainštalované spolu. Skontrolujte zvislosť rámu koľajnice v oboch smeroch (vodováhou alebo olovnicou). Ak spĺňa požiadavky, pridajte tesnenia. Uťahovací moment upevňovacích skrutiek základného rámu je 700 N·m.
4. Nainštalujte zdvíhaciu plošinu, nastavte medzeru medzi vodiacim valčekom a hlavným pásom na 0.4-0,6 mm cez excentrický hriadeľ vodiaceho valčeka a potom upravte dva zadné valčeky na zadnej časti prevodovej dosky, aby sa dotýkali zadnej časti stojana. A urobte vôľu medzi pastorkom a ozubenou tyčou 0.2 ~ 0.5 mm, kontaktné miesto pozdĺž výšky zuba by malo byť väčšie alebo rovné 40 percent pozdĺž dĺžky zuba by malo byť väčšie ako alebo rovný 50 percentám.
5. Po nainštalovaní a nastavení zdvíhacej plošiny zapnite tlačidlo núdzového zastavenia.
6. Zapojte elektrický obvod nákladného výťahu a skontrolujte, či sú všetky funkcie v poriadku. Ak sa zistí, že smer pohybu nákladného výťahu je odlišný od smeru naznačeného prevádzkovým spínačom, hlavné napájanie sa môže prerušiť a spojenie dvoch káblov sa môže vymeniť.
7. Nainštalujte koncovú zarážku na rám vodiacej koľajnice tak, aby koncový spínač a celkový koncový spínač zdvíhacej plošiny fungovali (skontrolujte páčením).
8. Vodiace valčeky, ozubené kolesá, ozubené kolesá, zadné kolesá atď. by sa mali mazať podľa pokynov v "tabuľke mazania" v príručke.
